抽屜式的FPC連接器是有上接下接區別的,那麽如何來辨別Fpc連接器上接下接區別在哪裏呢?下麵小編來講解一下:

首先要了解什麽是Fpc連接器上接下接?隻有抽屜式的FPC連接器,才有上接與下接之分,顧名思意抽屜式就是像抽屜一樣的進行推拉,推進去是為了鎖緊ffc排線,拉出來ffc排線就能鬆出來.市麵上也有人叫抽拉式或推拉式,都是一樣的意思的.

那麽如何辨別FPC連接器上接下接區別在哪裏的呢?

1. 首先把FPC連接器平放在PCB板或平麵物上.

2. 看看FPC連接器的黑色的拉杆是在上方還是下方呢?

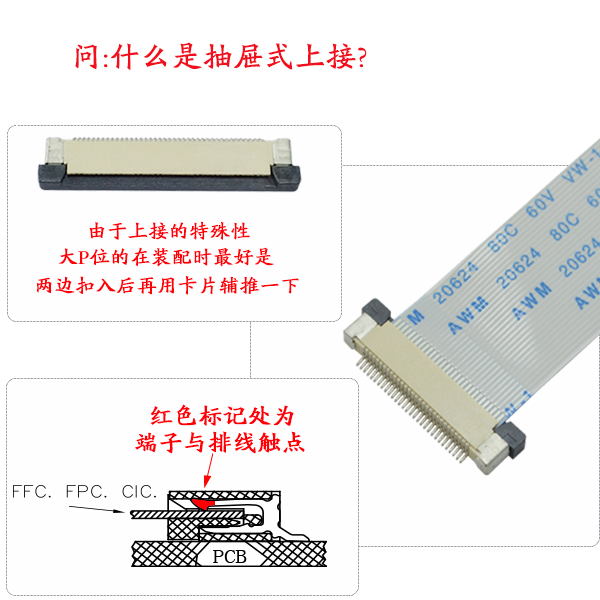

3. 如果黑色的拉杆是在連接器的下方,FFC排線的金手指接觸方向朝上插入,那就是抽屜式上接

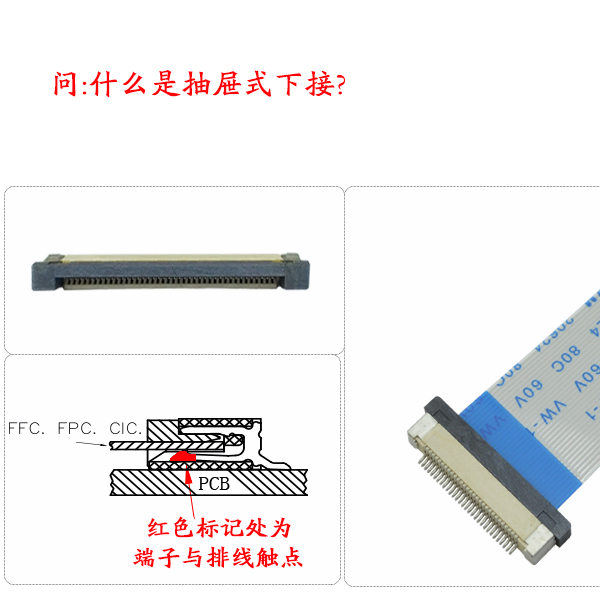

4. 如果黑色的拉杆是在連接器的上方,FFC排線的金手指接觸方向朝下插入,那就是抽屜式下接

經過上麵的講解關於Fpc連接器上接下接區別,小編相信你都能分得清楚了,其實同一間距裏的產品還有很多其它的樣品,比如說還有翻蓋式,前插後掀,雙麵接等.深圳午夜福利在线播放電子可以整套連接器技術1對1輸出，規格圖紙資料都可以在詳情裏都可以載到,歡迎來電谘詢:400-885-3306
